무선 누액 경보기

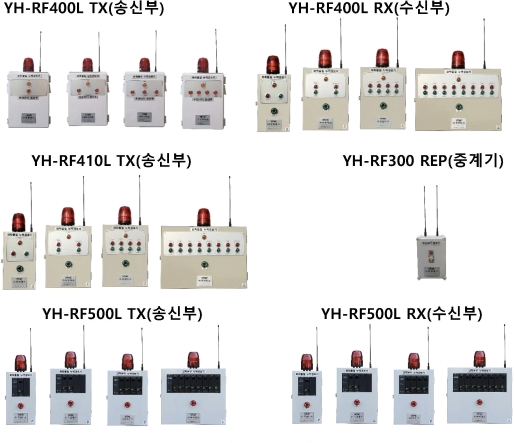

1. 무선 누액경보기 송신부

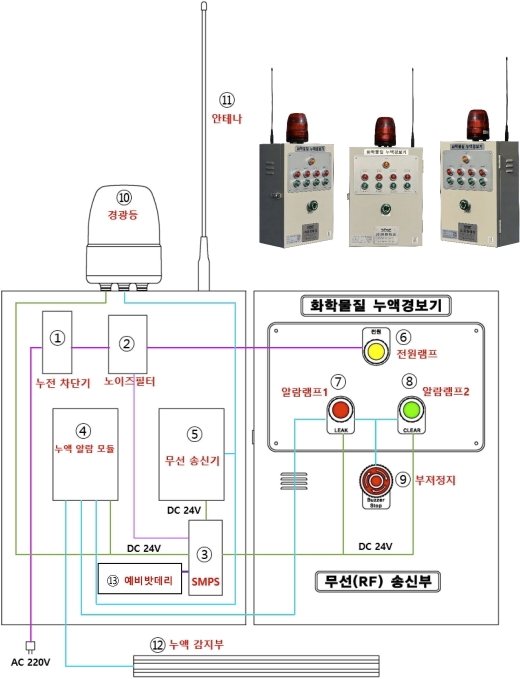

1-1. 무선 누액경보기 송신부 모식도 (옥외용: YH-RF400L TX)

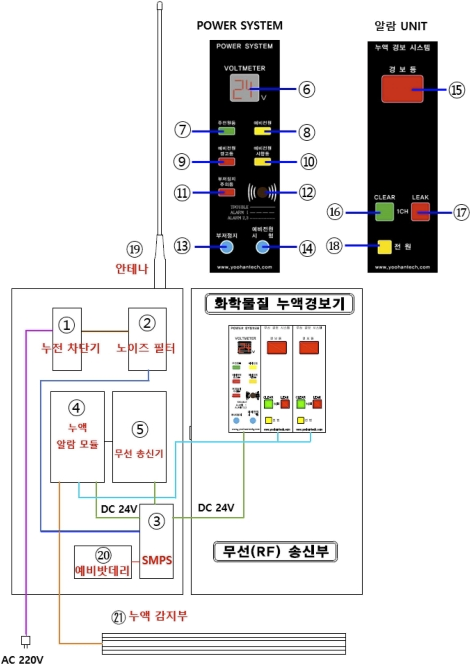

1-1-1. 각부의 명칭 및 기능 설명서
- 01 누전 차단기 : 회로가 누전 되었을 때 AC 220V 전원을 차단 함.
- 02 노이즈 필터 : 전원의 노이즈 성분을 감쇠 시키고, 필요로 하는 전원만 공급 함.
- 03 SMPS : AC 220V 전원을 DC 24V 로 변환 시킴.
- 04 누액 알람 모듈: 액체상의 화학물질이 누설이 되었을 때 8누액감지부'에서 이를 감지하여 누액 알람 모듈로 신호를 보내면 이를 감지하고 제어 컨트를 함.
- 05 무선 송신기 : 누액 알람 모듈에서 발생하는 신호를 실시간으로 무선으로 전송 시키는 장치.
- 06 전원램프 : 장비에 전원 AC 220V 가 공급되면 황색 LED 램프에 전원이 들어옴.
- 07 알람램프 : 누액이 발생되면 적색 LED 램프에 전원이 들어옴.
- 08 경광등 : 누액이 발생되면 부져가 울고 경광등이 작동 됨.
- 09 안테나 : 무선 송신기의 전자파를 송수신함.
- 10 누액 감지부 : 화학물질이 누설이 되었을 때 이를 감지 함.
- 11 예비밧데리 : AC 220V 전원이 차단되면 DC 24V 를 1시간이상 공급함.

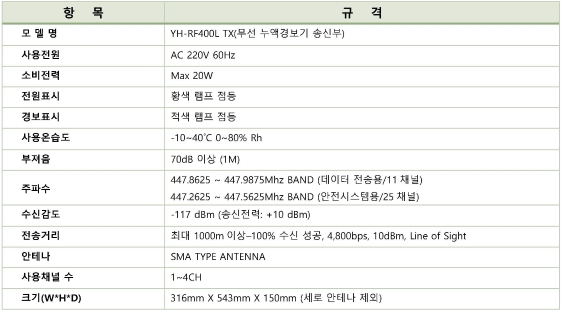

1-1-2. 제품 제원

1-2. 무선 누액경보기 송신부 모식도 (조광램프형: YH-RF410L TX)

1-2-1. 각부의 명칭 및 기능 설명서
- 01 누전 차단기 : 로가 누전 되었을 때 AC 220V 전원을 차단 함.
- 02 노이즈 필터 : 전원의 노이즈 성분을 감쇠 시키고, 필요로 하는 전원만 공급 함.
- 03 SMPS : AC 220V 전원을 DC 24V 로 변환 시킴.
- 04 누액 알람 모듈: 액체상의 화학물질이 누설이 되었을 때 80누액감지부'에서 이를 감지하여 누액 알람 모듈로 신호를 보내면 이를 감지하고 제어 컨트롤 함.
- 05 무선 송신기 : 누액 알람 모듈에서 발생하는 신호를 실시간으로 무선으로 전송 시키는 장치.
- 06 전원램프 : 장비에 전원 AC 220V 가 공급되면 황색 LED 램프에 전원이 들어옴.
- 07 알람램프 1 : 누액이 발생되면 적색 LED 램프에 전원이 들어옴.
- 08 알람램프 2 : 평상시에 녹색 LED 램프에 전원이 들어오다가 누액이 발생되면 녹색 LED 램프가 꺼짐
- 09 부져정지 : 경광등이 작동될 때 버튼을 누르면 적색 LED 램프가 켜지고 경광등 작동이 멈춤.
- 10 경광등 : 누액이 발생되면 부져가 울고 경광등이 작동 됨.
- 11 안테나 : 무선 송신기의 전자파를 송수신함.
- 12 누액 감지부 : 화학물질이 누설이 되었을 때 이를 감지 함.
- 13 예비밧데리 : AC 220V 전원이 차단되면 DC 24V 를 1시간이상 공급함.

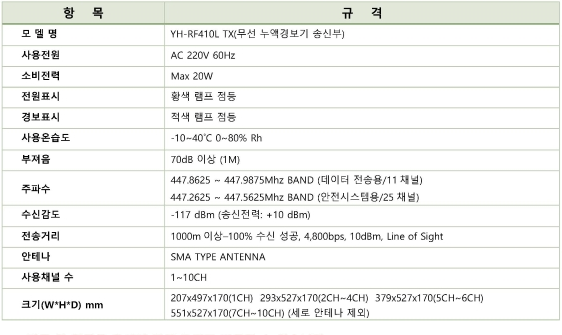

1-2-2. 제품 제원

1-3. 무선 누액경보기 송신부 모식도 (카드타입형: YH-RF500L TX)

1-3-1. 각부의 명칭 및 기능 설명서
- 01 누전 차단기 : 회로가 누전 되었을 때 AC 220V 전원을 차단 함.
- 02 SMPS : AC 220V 전원을 DC 24V 로 변환 시킴.
- 03 노이즈 필터 : 전원의 노이즈 성분을 감쇠 시키고, 필요로 하는 전원만 공급 함,
- 04 누액 알람 모듈: 액체상의 화학물질이 누설이 되었을 때 '누액 감지부 에서 이를 감지하여 누액 알람 모듈로 신호를 보내면 이를 감지하고 제어 컨트롤 함.
- 05무선 송신기 : 누액 알람 모듈에서 발생하는 신호를 실시간으로 무선으로 전송 시키는 장치.
- 06 주 전원 전압 지시계 : 수신부 전체의 전원 공급을 지시합니다. 전압계는 DC 21V~28V 를 지시하면 정상입니다.
- 07 주 전원 표시등 : 수신부 전체의 주 전원 공급을 표시하는 램프입니다.
- 08 메인 예비 전원 표시등 : 수신부 전체에 예비 전원으로 공급 시 표시되는 램프입니다. (연속 1 채널 당 최소 30분 이상 동작)
- 09 메인 예비 전원 감시등 : 예비전원의 이상 충전 및 방전 시 표시되는 램프입니다.
- 10 메인 예비 전원 시험 표시등 : 예비전원 시험스위치를 누를 경우 예비전원 시험테스트를 표시하는 램프입니다.
- 11 부저정지 경보 표시등 : 부저정지 스위치를 누를 경우 표시되는 램프입니다. 누액 상태를 조치 시키면 표시등이 자동 복귀됩니다.
- 12 경보 부저 : 수신부 자체의 부저로서 화학물질 누액이 발생 시 경보음을 발하게 됩니다. (음량 90 dB이상/1m)
- 13 부저 정지 스위치 : 화학물질 누액이 발생되면 경보등과 경보음이 켜집니다. 누액 상태를 조치 시키기 전 경보음을 일단 일시정지 시키고자 할 때 누르는 스위치입니다. 누액 상태를 조치 시키면 자동복귀 됩니다.
- 14 예비 전원 시험 스위치 : 수신부 전체의 예비전원 공급을 위한 밧데리 체크 스위치입니다.
- 15 경보 표시등: LEAK(누액)가 발생시 적색 램프가 깜빡입니다.
- 16 CLEAR 표시등 : 전원이 들어오고 별도의 LEAK(누액)가 발생하지 않으면 항상 녹색 램프가 켜져 있다가 LEAK(누액)가 발생하면 녹색 램프가 꺼집니다.
- 17 LAK 표시등 : LEAK(누액)가 발생시 적색 램프가 표시됩니다.
- 18 Unit 전원등 : Unit에 장비에 DC 24V 전원이 공급되면 황색 LED 램프에 전원이 들어옵니다.
- 19 안테나 : 무선 수신기의 전자파를 송수신함.
- 20 예비밧데리 : AC 220V 전원이 차단되면 DC 24V 를 1시간이상 공급함
- 21 누액 감지부 : 화학물질이 누설이 되었을 때 이를 감지 함.

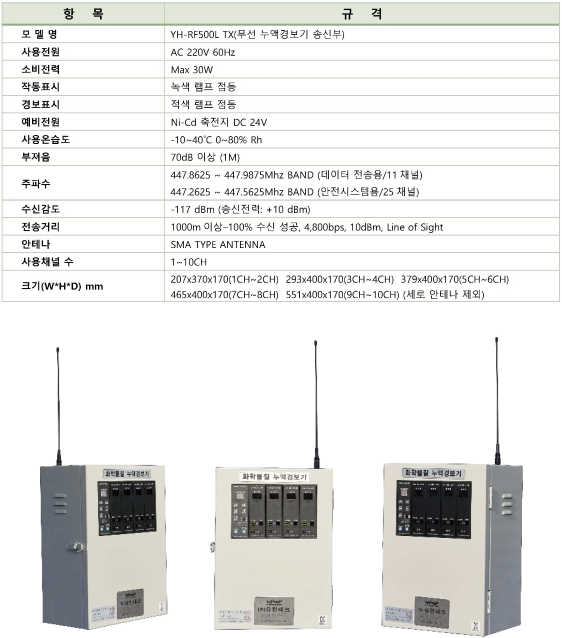

1-3-2. 제품 제원

2. 무선 누액경보기 수신부

2-1. 무선 누액경보기 수신부 모식도 (조광램프형: YH-RF400L RX)

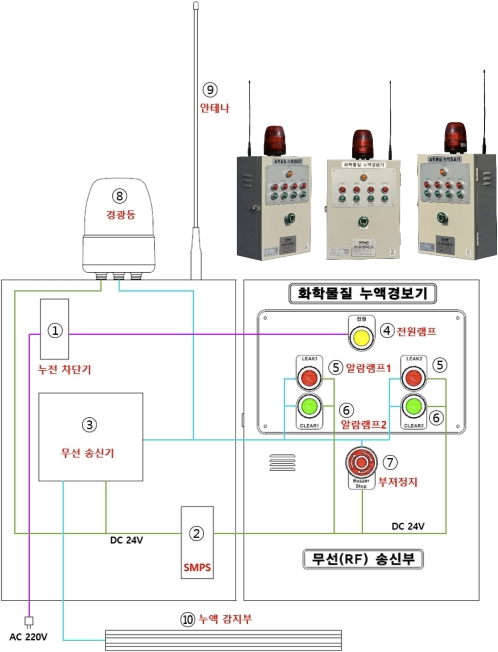

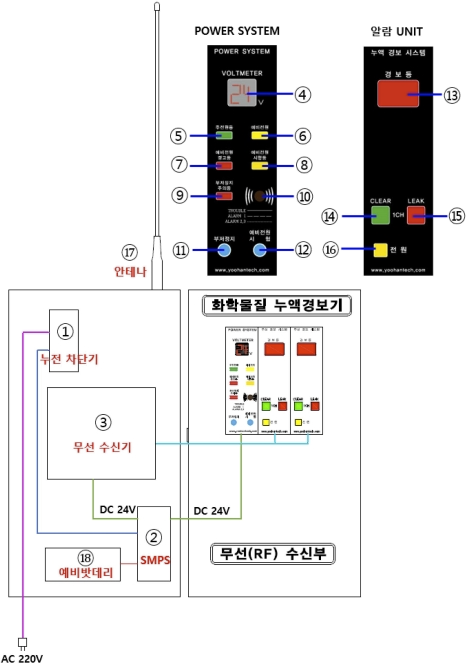

2-1-1. 각부의 명칭 및 기능 설명서
- 01 차단기 : 회로가 누전 되었을 때 AC 220V 전원을 차단 함.
- 02 SMPS : AC 220V 전원을 DC 24V 로 변환 시킴.
- 03 무선 수신기 : 송신기에서 발생하는 신호를 실시간으로 무선으로 수신하는 잠치.
- 04 전원램프 : 장비에 전원이 공급되면 황색 LED 램프에 전원이 들어옴.
- 05 알람램프 1 : 누액이 발생되면 적색 LED 램프에 전원이 들어옴.
- 06 알람램프 2 : 평상시에 녹색 LED 램프에 전원이 들어오다가 누액이 발생되면 녹색 LED 램프가 꺼짐.
- 07 부져정지 : 경광등이 작동될 때 버튼을 누르면 적색 LED 램프가 켜지고 경광등 작동이 멈춤.
- 08 경광등 : 누액이 발생되면 부져가 울고 경광등이 작동 됨.
- 09 안테나 : 무선 수신기의 전자파를 송수신함.
- 10 누액 감지부 : 화학물질이 누설이 되었을 때 이를 감지 함.
- 11 예비밧데리 : AC 220V 전원이 차단되면 DC 24V 를 1시간이상 공급함

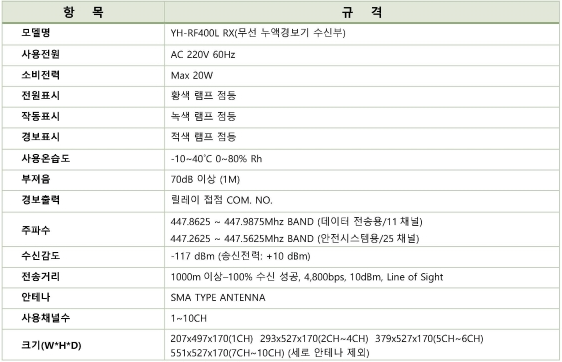

2-1-2. 제품 제원

2-2. 무선 누액경보기 수신부 모식도 (카드타입형: YH-RF500L RX)

2-2-1. 각부의 명칭 및 기능 설명서
- 01 누전 차단기 : 회로가 누전 되었을 때 AC 220V 전원을 차단 함.
- 02 SMPS : AC 220V 전원을 DC 24V 로 변환 시킴.
- 03 무선 수신기 : 송신기에서 발생하는 신호를 실시간으로 무선으로 수신하는 장치.
- 04 주 전원 전압 지시계 : 수신부 전체의 전원 공급을 지시합니다. 전압계는 DC 21V~28V 를 지시하면 정상입니다.
- 05 주 전원 표시등 : 수신부 전체의 주 전원 공급을 표시하는 램프입니다.
- 06 메인 예비 전원 표시등: 수신부 전체에 예비 전원으로 공급 시 표시되는 램프입니다. (연속 1 채널 당 최소 30분 이상 동작)
- 07 메인 예비 전원 감시등 : 예비전원의 이상 충전 및 방전 시 표시되는 램프입니다.
- 08 메인 예비 전원 시험 표시등 : 예비전원 시험스위치를 누를 경우 예비전원 시험테스트를 표시하는 램프입니다.
- 09 부저정지 경보 표시등 : 부저정지 스위치를 누를 경우 표시되는 램프입니다. 누액 상태를 조치 시키면 표시등이 자동 복귀됩니다.
- 10 경보 부저 : 수신부 자체의 부저로서 화학물질 누액이 발생 시 경보음을 발하게 됩니다. (음량 90 (B이상/1m)
- 11 부저 정지 스위치 : 화학물질 누액이 발생되면 경보등과 경보음이 켜집니다. 누액 상태를 조치 시키기 전 경보음을 일단 일시정지 시키고자 할 때 누르는 스위치입니다. 누액 상태를 조치 시키면 자동복귀 됩니다.
- 12 예비 전원 시험 스위치 : 수신부 전체의 예비전원 공급을 위한 밧데리 체크 스위치입니다.
- 13 경보 표시등 : LEAK(누액)가 발생시 적색 램프가 깜빡입니다.
- 14 CLEAR 표시등 : 전원이 들어오고 별도의 LEAK(누액)가 발생하지 않으면 항상 녹색 램프가 켜져 있다가 LEAK(누액)가 발생하면 녹색 램프가 꺼집니다.
- 15 LEAK 표시등 : LEAK(누액)가 발생시 적색 램프가 표시됩니다.
- 16 Unit 전원등 : Unit 장비에 DC 24V 전원이 공급되면 황색 LED 램프에 전원이 들어옵니다.
- 17 안테나: 무선 수신기의 전자파를 송수신함.
- 18 예비밧데리 : AC 220V 전원이 차단되면 DC 24V 를 1시간이상 공급함.

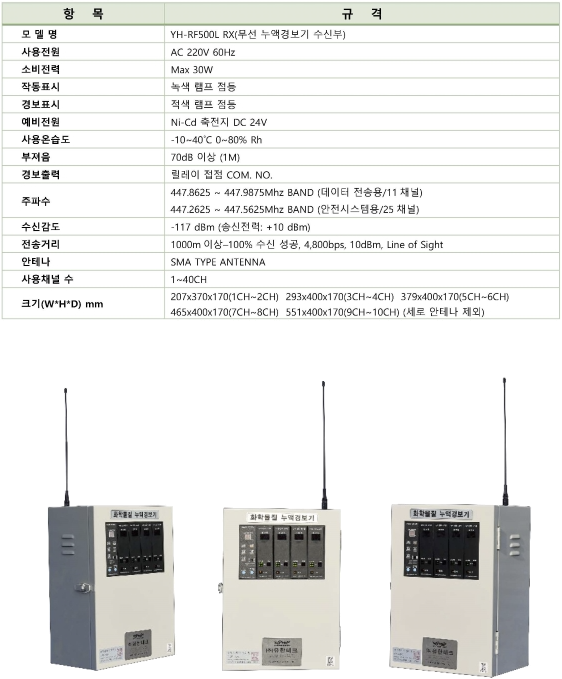

2-2-2. 제품 제원

3. 무선 누액경보기 설치방법

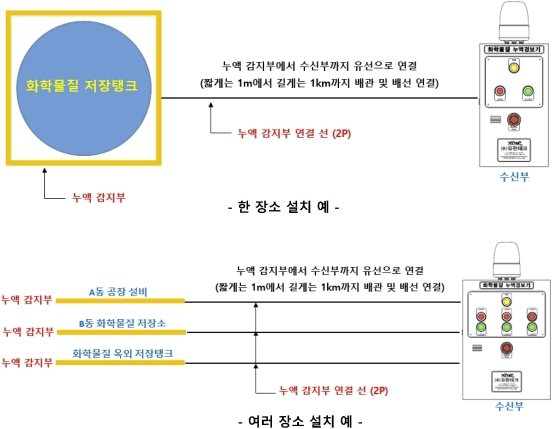

3-1. 누액경보기 유선 설치

- 누액 감지부에서 수신부까지 제어선(2 회선) 연결 필요하다.
- 수신부는 사람이 항상 상주하는 장소에 설치를 해야 하므로 보동 사무동이나 경비실에 설치한다.
- 화학물질 저장소 및 생산설비, 옥외 화학물질 탱크 등어 누액 감지부를 설치한 후 배관 및 배선을 하여 경비실 또는 사무실에 수신부를 설치하여 화학물질 누설을 감시한다.
- 옥외 저장탱크는 주로 외부 별도의 공간에 멀리 떨어져 있어 경비실 및 사무실까지 배관 배선이 어려워 수신부를 옥외 저장탱크 주위에 두는 경우가 많아 누액이 발생을 하여도 이를 감지를 못하는 경우가 발생한다.
- 각각의 누액 감지부에서 수신부까지 배관 및 배선을 각각 하여야 하므로 공사비가 많이 소요된다.

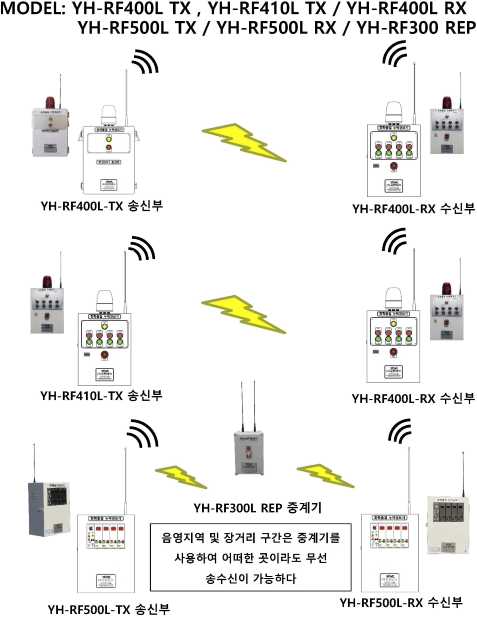

3-2. 누액경보기 무선 설치

무선 득장점
- 수신부 위치가 어디에 있든지 배관 배선을 할 필요가 없어 수신부 설치가 용이하다.
- 배관 및 배선이 설치가 어려운 구간에 손쉽게 설치 가능하다.
- 배관 및 배선을 할 필요가 없어 공사비 및 공사기간 대폭 단축된다.
- 여러 구역에 있는 누액경보기를 한 곳에 집중하여 모니터링 할 수가 있어 중앙 모니터링 구축 가능하다.
- 경보가 발생되는 시간과 동일하게 수신이 되어 실시간 동시 감시 가능하다.
- 기존에 유선으로 설치할 경우 외부 별도의 옥외 저장탱크에서 수신부까지 배관 배선이 어려워 옥외 저장탱크 옆에 수신부만 두어 사무실 및 경비실에서 경보가 발생해도 확인을 할 수가 없었지만 무선으로 설치할 경우 옥외 저장탱크에서도 경보가 올리고 사무실 및 경비실에서 경보를 확인할 수가 있다.
- 무선은 주파수(RF)방식을 사용하여 장거리 송수신이 가능하다. (1KM 이상 100% 송수신 성공, 음영지역 및 장거리 구간은 중계기를 사용하여 어떠한 곳이라도 무선 송수신이 가능하다)
