가스 감시 시스템 구축

1. 가스 감시 시스템 구축 - 01

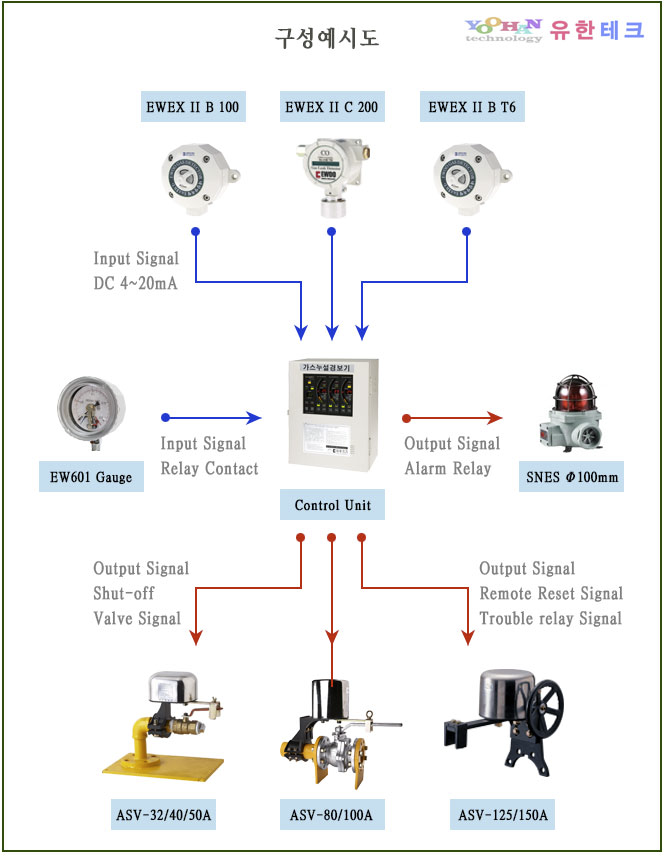

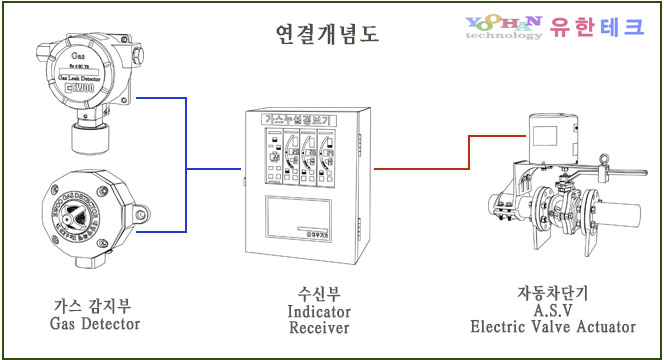

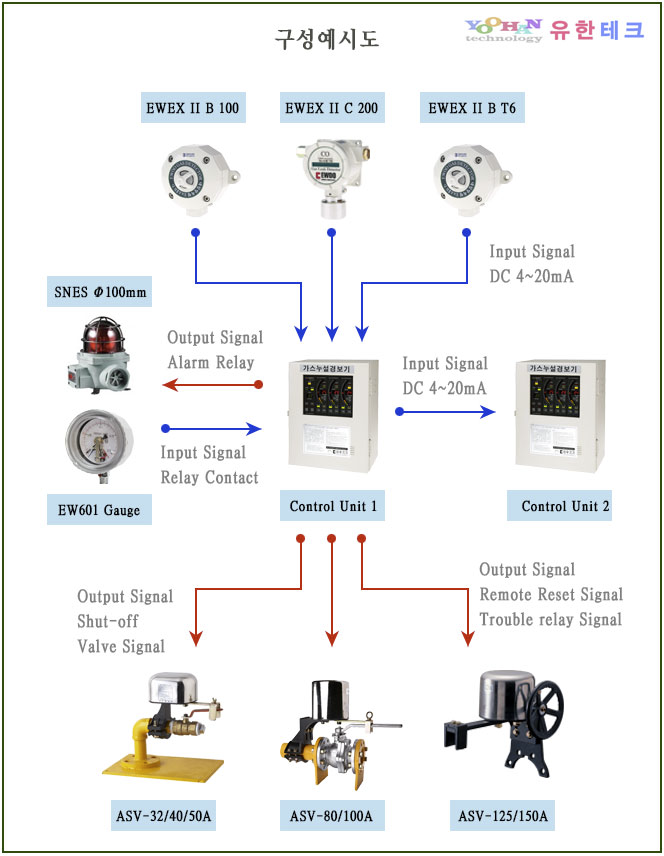

가스감지부(Detector)와 수신부(Indicator)를 연결하는 기본 구성입니다. 가장 기본적인 구성이며, 가장 저렴하고 효율적인 방법입니다. 수신부(Indicator)에 자동차단기, 경광등, 등을 연결할 수 있습니다.

Detector-Receiver 시스템의 장점

- 실시간 감지기 동작상태 표시
- 4-Digit FND, Bar-Graph를 사용하여 농도확인
- Din case type으로 확장성 편리
- 시스템의 구성이 간단하여 유지관리 편리
- 각각의 경보에 대한 시각 및 청각 표시
- 각각의 경보에 대한 릴레이 접점 출력
- 각각의 감지에 대한 4~20mA DC 출력

2. 가스 감시 시스템 구축 - 02

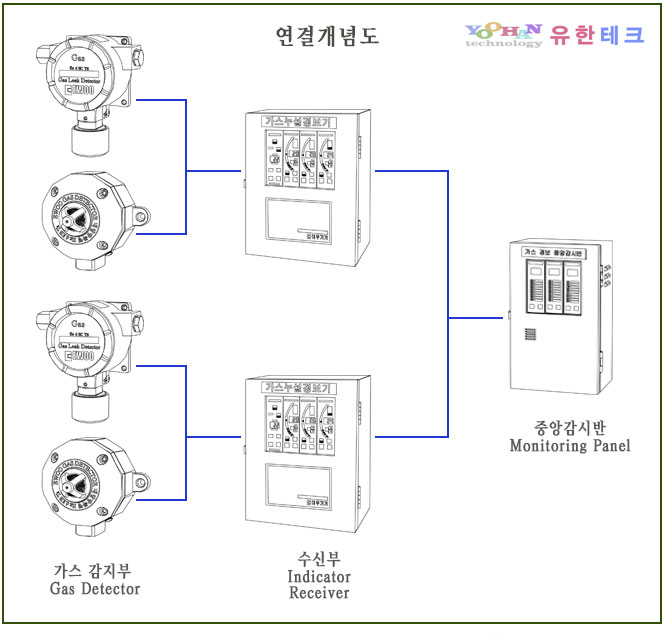

가스감지부(Detector)와 수신부(Indicator)를 연결하고 다시 수신부에서 복제 수신부(Indicator)로 연결하는 구성입니다. 가장 안정적인 구성이며, 저렴하고 효과적인 방법입니다. 수신부(Indicator)에 자동차단기, 경광등, 등을 연결할 수 있으며, 복제수신부는 방재실이나 상황실, 경비실 등에 설치가 가능합니다.

Detector-Receiver-Receiver 시스템의 장점

3. 가스 감시 시스템 구축 - 03

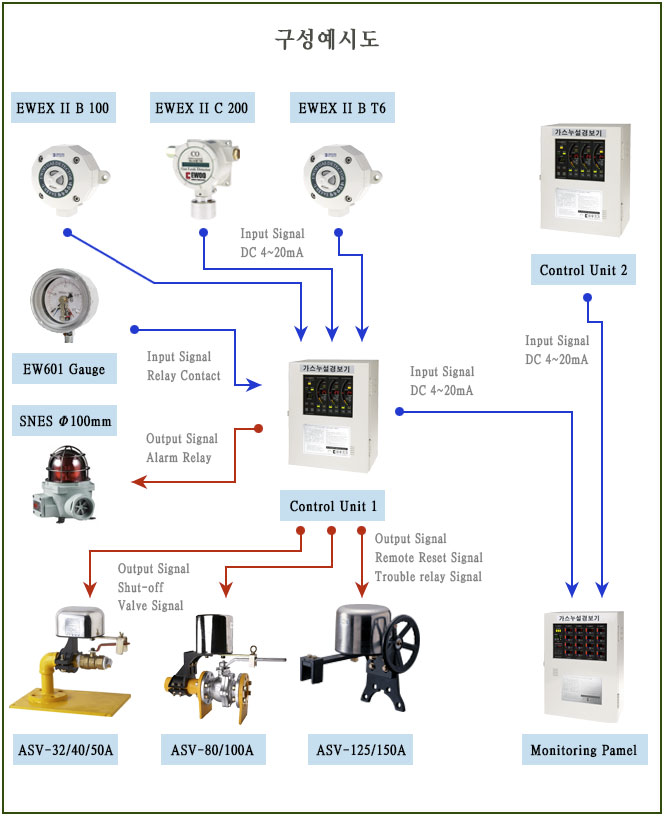

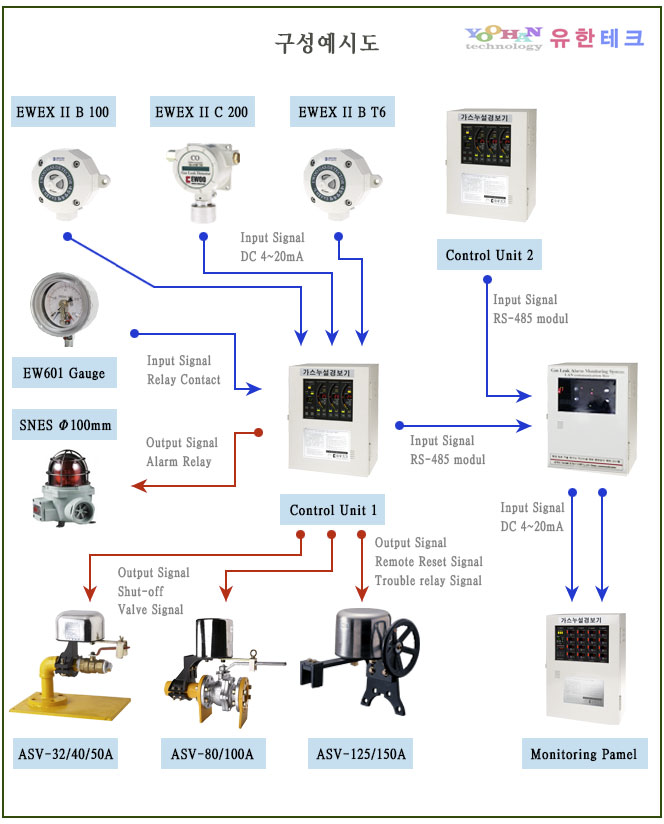

가스감지부(Detector)와 수신부(Indicator)를 연결하고 다시 수신부에서 중앙감시반(Monitoring Panel)으로 연결하는 구성입니다. 가장 실효성이 높은 구성이며, 저렴하고 안전한 방법입니다. 수신부(Indicator)에 자동차단기, 경광등, 등을 연결할 수 있으며, 좋아감시반에는 여러 대의 수신부(Indicator)에서부터 수십대의 수신부(Indicator)를 연결할 수 있습니다. 중앙감시반은 건물전체의 안전을 책임져야 하므로 반드시 인력이(사람) 거주하는 장소(방재실, 경비실 등)에 설치 되어야 합니다.

Detector-Receiver-Monitoring Panel 시스템의 장점

- 한 판넬로 다수의 가스감지부 실시간 감시 및 제어
- 감지부와 Serial통신(RS-485 modul) 시스템 구성 편리
- Serial통신 방식을 채택하여 설치가 용이하고 비용이 저렴
- 경보 발생시 개별 경고음과 함께 적색LED 점등
- EtherNet 적용 가능

4. 가스 감시 시스템 구축 - 04

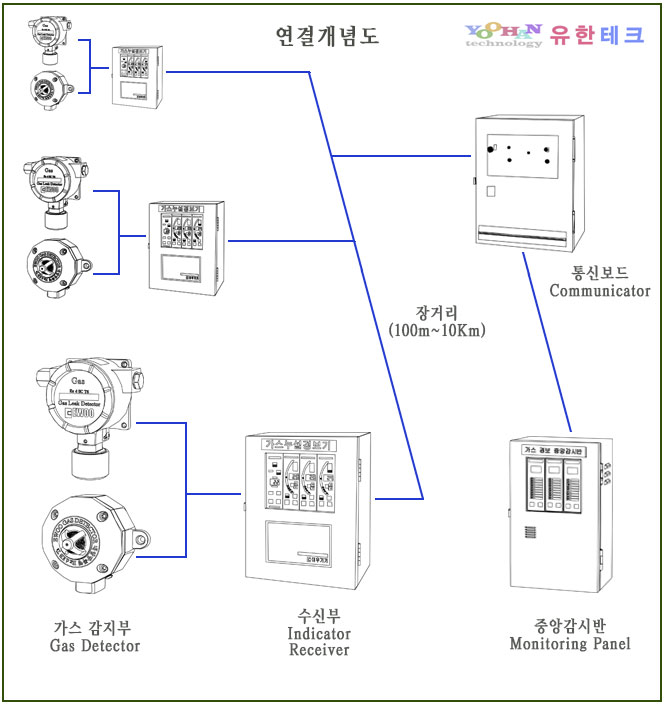

가스감지부(Detector)와 수신부(Indicator)를 연결하고 다시 수신부에서 중앙감시반(Monitoring Panel)으로 연결하는 구성과 동일하지만 수신부와 중앙감시반 사이에 통신보드(Communicator)를 설치하여 장거리에 유리하도록 만들어진 형태입니다. 장거리(10Km 가능)가 가능하여 포괄적으로 관리되어야 하는 공장단지나 발전소등에 유리한 방법입니다. 광범위한 지역을 한 장소에서 관리할 수 있어서 가장 체계화된 소방안전 시스템을 운영할 수 있습니다.

Receiver-Communicator-Monitoring Panel 시스템의 장점

5. 가스 감시 시스템 구축 - 05

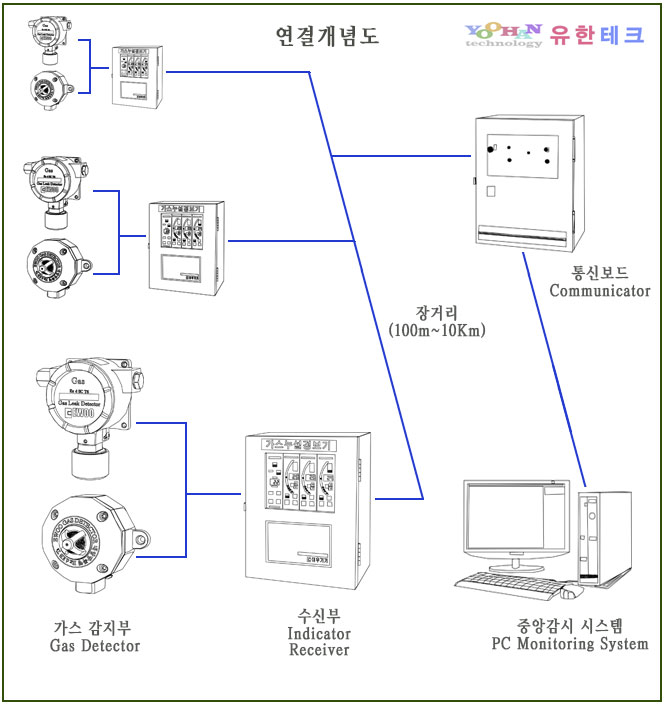

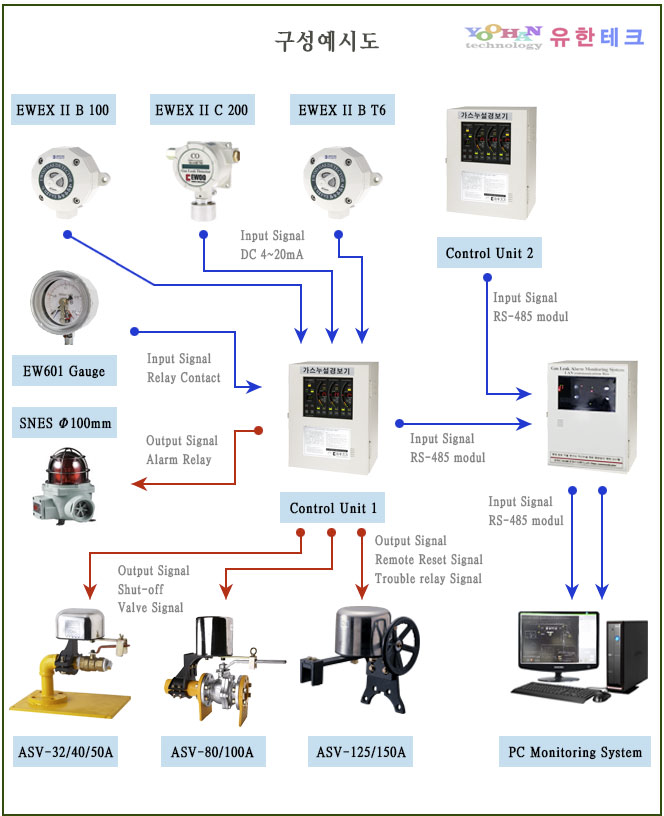

가스감지부(Detector)와 수신부(Indicator)를 연결하고 다시 수신부에서 통신보드(Communicator)로 연결하고 통신보드에서 PC로연결하여 중앙감시 시스템용 프로그램을 설치하여 알기쉽고 간편하며 안전하게 관리하는 형태입니다. 장거리(10Km 가능)가 가능하여 광범위한 지역관리와 처음관리하시는 분들도 쉽고편하게 이용하실 수 있습니다. 광범위한 지역을 한 장소에서 관리할 수 있고, 누구나 쉽게 사용할 수 있어서 가장 편리하고 쉬습니다. 장소의 제한과 사용자의 제한이 적어 가장 완벽한 소방안전 관리체계를 운영할 수 있습니다.

Receiver-Communicator-Monitoring Panel 시스템의 장점

- 현장감 있는 화면설정으로 가스감지부 실시간 감시 및 제어
- 한 눈에 들어오는 화면으로 전체 감스감지부를 실시간 통합관리
- 이중화 시스템 구축 ( PC 모니터링 시스템 + 가스경보기 수신부)
- 경보 발생시 해당 현장 페이지로 전환 표시
- 경보시간, 경보내용 등의 상세한 경보이력 저장, 조회, 출력 가능
- 실시간 데이터 수집 및 저장
- 실시간 이력 트랜드를 제공하여 자료분석 용이
- 일보/주보/연보/날짜 지정 보고서 작성 편리
